ヒュームコレクター

Product information


ヒュームコレクター製品一覧
  • WF-180
  • WF-120
  • ロボット用吸引部
  • ヒュームコレクタートーチ
  • WF-300
WF-180
有害な溶接ヒュームを発生源で絶つ!
溶接ヒュームとは、アークによって溶接した母材および溶接ワイヤが高温により気化し、凝集することにより生じた浮遊微粒子のことです。粒子の大きさは0.1ミクロンから数ミクロンで、溶解プールに比べ、きわめて高温なワイヤ先端のアークの中心が発生源です。溶解した金属が蒸気となり、拡散してゆく過程で凝集し、溶接ヒュームとして広い範囲に浮遊します。ソリッドワイヤの場合、ワイヤと同じ成分である酸化鉄及び合金成分の酸化物で構成されています。溶接ヒュームのような微細な物質を長期にわたり吸い込むと、肺の中に密積し、塵肺の一種の溶接工肺となります。
ブラシレスブロワモータの搭載によりパネル操作で簡単に風量を調整することができます。また吸引容量アップにより、ロボット溶接等のヒューム発生量が多い場合にも対応可能。また、高濃度ヒュームにも対応しています。トーチスイッチやロボットコントローラの外部出力等に連動して吸引する省エネ構造です。
フィルターの目詰まりによる吸収風量の低下に対応するために、エアブローパイプをフィルター内側で回転させるフィルター清掃機能を搭載しています。
本体にメタルフィルター(100x200)を2セット標準装備することで、火のついたスパッタがフィルター室に侵入するのを防ぎます。
万一のフィルター(ヒューム)火災発生時には、温度センサによりブロワを停止する事で酸素の流入を遮断して自己消火を助けます。また温度センサと連動して、炭酸ガス(外部より接続する必要があります。)をヒュームコレクターフィルター室内に噴射して延焼をすばやく抑える機能もオプションとして追加可能です。
■仕様
 形式   WF-180
 電源   3相200V
 最大風量   3.1m3/min
 最大静圧   23.5kpa
 定格電流   5.0A
 最大出力   1,000W
 フィルター   1本
 騒音   75dB(A)
 重量   80kg
 本体寸法   360(W)×660(L)×1,000(H)mm
WF-120
半自動溶接用小型ヒュームコレクター
■新採用の小型カートリッジフィルター
従来のカートリッジフィルターの半分の長さの小形フィルターを使用しています。溶接ヒュームを高い効率で捕集して、メンテナンス時の交換も簡単に行えます。

■スパッタトラップ内蔵
燃焼中のスパッタが集塵機に進入するのを防ぐために、メタルスクリーン製フィルターを使ったスパッタトラップを本体に装備しています。

■低騒音、省スペース
当社往来機よりも5dB以上低騒音化されています。また、ワイヤ送給装置を上に乗せて使用できるため、作業場のスペースを有効に使うことができます。

■トーチスイッチ連動機構
ヒュームコレクタートーチのアダプターとワイヤ送給装置の間に付属のケーブルを接続するだけで、トーチスイッチと連動した吸引が行えます。 溶接が終了すると、オートタイマーが作動し、約5秒後に自動的に吸引を停止します。
※送給装置接続ケーブルは、各溶接機メーカー用を用意しています。(標準付属品)
ダイヘン・ブルートーチ用送給装置と接続する場合は、CFトーチの後部が特殊仕様になりますので、発注時にご連絡下さい。
■仕様
 形式   WF-120
 電源   単相200V50/60Hz
 定格風量   1m3/min
 小型カートリッジフィルター   1本
 定格電流   5.3A
 最大出力   1010W
 騒音   75dB以下
 重量   30kg
 外形寸法   300(W)×583(L)×550(H)mm
ロボット用吸引部
F-308RR
ロボット用ヒュームコレクター用トーチ
■もっとも有効な高濃度の発生源からヒューム除去

F-308RRは安川電機製ロボットに装備されている溶接トーチに吸引ノズル・ジャケット・ダクトを取り付けたものです。他の各社のロボット用トーチに対応できるよう専用の吸引ノズル・ジャケットも用意しております。F-308RRタイプを使用することにより、ティーチングをやり直す必要がなく、30分ほどで簡単に取付ができ現在使用中のロボット用トーチをヒューム吸引機構付トーチに変えることができます。
ロボット用ヒュームコレクター用トーチ(吸引あり)
ロボット用ヒュームコレクター用トーチ(吸引なし)
ロボット用ヒュームコレクター用トーチ(吸引無し→吸引ありへ変化)
ヒュームコレクタートーチ
半自動ヒュームコレクター用トーチ
■仕様
 形式   CF-27J   CF-37J
 定格電流   A   200   350
 適用ワイヤ   mmφ   0.6-1.2   0.9-1.2
 ケーブル長さ   m   3・4   3・4・5・6
 使用率   %   40   30
 冷却方式      空冷   空冷

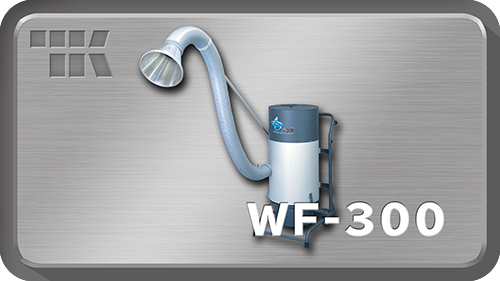

WF-300
簡易型ヒュームコレクター
■仕様
 形式   WF-300
 最大風量   8m3/min
 最大静圧   220mmAq/2.1kPa
 騒音   75dB(A)
 フィルター   1本
 ファン型式   MTB-1
 電動機   0.75kW 200V
 概略重量   64kg
